Relaisstation DB0OI
Aktueller Betriebszustand des Relais
| Band/Betriebsart | Status | Frequenz (Ablage) |
|---|---|---|
| 23cm-Relais | inaktiv | 1298,625 MHz (-28,0 MHz) |
| 70cm-Relais | aktiv | 438,675 MHz (-7,6 MHz) |
| Echolink | inaktiv | 432,850 MHz simplex |
| APRS-Repeater | inaktiv | 144,800 MHz |
| Funkrufsender | inaktiv | 439,9875 MHz |
Standort des Relais
Locator: JO52GG

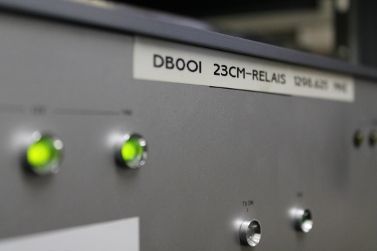

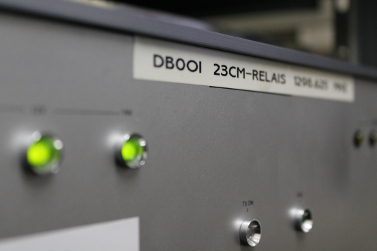

23cm Relais
Dieses Relais dient der Erhöhung der Reichweite, indem es das auf der Eingabefrequenz empfangene Sprachsignal simultan auf der Ausgabefrequenz wieder abstrahlt. Durch die große Höhe über Grund kann dieses Signal problemlos in ganz Braunschweig und Umgebung empfangen werden.
Technische Daten
| Eigenschaft | Wert |
|---|---|
| Ausgabe | 1298,625 MHz |
| Eingabe | 1270,625 MHz |
| Ablage | -28,0 MHz |
| Modulationsart | FM |
| Ausgangsleistung | ca. 15 W ERP |
| Antenne | Rundstrahler |
| Polaristaion | vertikal |
| Höhe über Grund | ca. 60 m |
70cm Relais
Dieses Relais dient der Erhöhung der Reichweite, indem es das auf der Eingabefrequenz empfangene Sprachsignal auf der Ausgabefrequenz simultan wieder abstrahlt. Durch die große Höhe über Grund kann dieses Signal problemlos in ganz Braunschweig und Umgebung empfangen werden.
Technische Daten
| Eigenschaft | Wert |
|---|---|
| Ausgabe | 438,675 MHz |
| Eingabe | 431,075 MHz |
| Ablage | -7,6 MHz |
| Modulationsart | FM |
| Ausgangsleistung | ca. 15 W ERP |
| Antenne | Rundstrahler |
| Polaristaion | vertikal |
| Höhe über Grund | ca. 60 m |
Das Relais kann durch einen 1750 Hz-Ton geöffnet werden.

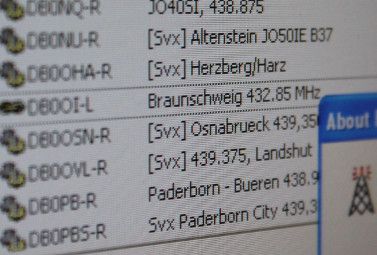

Echolink
Echolink ist ein Voice-over-IP-Dienst für Funkamateure. Viele der Echolink-Nodes haben ein Funkinterface angeschlossen, sodass mit einem Handfunkgerät in der Nähe des Relais eine Verbindung bis an das andere Ende der Welt hergestellt werden kann. Das Relais wird durch Senden eines Trägers geöffnet. Nach dem Öffnen kann das Relais durch Senden verschiedener DTMF-Kommandos gesteuert werden.
Technische Daten
| Eigenschaft | Wert |
|---|---|
| Ausgabe | 432,850 MHz |
| Eingabe | 432,850 MHz |
| Modulationsart | FM |
| Node-Nr. | 217165 |
| Rufzeichen | DB0OI-L |
| Ausgangsleistung | ca. 15 W ERP |
| Antenne | Rundstrahler |
| Polaristaion | vertikal |
| Höhe über Grund | ca. 60 m |
Bedienung Echolink
| DTMF-Befehl | Funktion |
|---|---|
| * | Ausgabe der Relais-Kennung |
| 08 | Ausgabe aller verbundenen Stationen |
| 09 | Wiederverbinden der zuletzt getrennten Station |
| [Node-Nr.] | Verbinden mit Station der zugehörigen Node-Nr. |
| # | Trennung der aktuellen Verbindung |
| ## | Trennung aller verbundenen Stationen |
APRS-Repeater
APRS (Automatic Packet Reporting System) ist eine digitale Betriebsart zur Übermittlung von Positions- und Wetterdaten. Der APRS-Repeater empfängt entsprechende Datenpakete, speichert sie zwischen und sendet sie anschließend wieder aus. APRS-Stationen in der Nähe des Relais können unter http://www.aprs.fi beobachtet werden.
Technische Daten
| Eigenschaft | Wert |
|---|---|
| Ausgabe | 144,800 MHz |
| Eingabe | 144,800 MHz |
| Modulationsart | FM, 1200 Baud AFSK |
| Ausgangsleistung | ca. 15 W ERP |
| Antenne | Rundstrahler |
| Polaristaion | vertikal |
| Höhe über Grund | ca. 60 m |

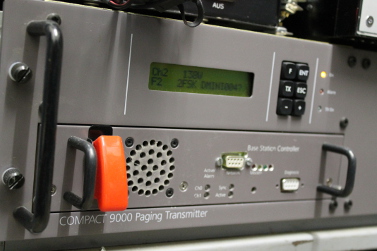

Funkrufsender
Der Funkrufsender ist ein reiner Sender ohne Empfangszweig. Das Funkrufsystem ist ein digitales Funksystem zur Verteilung von Textmitteilungen an einen oder mehrere Empfänger. Dabei handelt es sich um ein unidirektionales System, d.h. es gibt in einer Zelle nur einen zentralen Sender der die Mitteilungen versenden kann. Es existiert kein Rückkanal vom Empfänger zum Sender.
Der Funkruf ist historisch gesehen ein sehr altes System, es hatte seine Blütezeit vor der weiten Verbreitung von Handys und der damit verbundenen Möglichkeit zum Senden und Empfangen von SMS. In der heutigen Zeit ist dieses System praktisch obsolet, es findet nur noch in speziellen Fällen Anwendung. So nutzen zum Beispiel Feuerwehren und Rettungsdienste ein sehr ähnliches System zur Alarmierung ihrer Einsatzkräfte. Aufgrund fehlender Anbindung an einen Funkruf-Master werden keine regelmäßigen Nachrichten gesendet.
Technische Daten
| Eigenschaft | Wert |
|---|---|
| Ausgabe | 439,9875 MHz |
| Modulationsart | FSK (POCSAG) |
| Ausgangsleistung | ca. 15 W ERP |
| Antenne | Rundstrahler |
| Polaristaion | vertikal |
| Höhe über Grund | ca. 60 m |
